Estrutura do núcleo Desmontagem da válvula de flutuação: mecanismo de trabalho colaborativo de bola, alavanca e assento da válvula

**

Introdução

A válvula de flutuação, uma pedra angular dos sistemas de controle de fluidos, deve sua funcionalidade à colaboração precisa de seus componentes principais. Entre eles, a bola, a alavanca e o assento da válvula formam uma tríade que permite a regulação automática do nível de líquido. A desmontagem dessa estrutura central revela como a simplicidade mecânica alcança objetivos de controle complexos-dos tanques de água domésticos para reservatórios industriais. Este artigo investiga a anatomia estrutural das válvulas de flutuação, os papéis individuais de cada componente e ilustra sua operação sinérgica, fornecendo aos engenheiros e profissionais de manutenção insights com valor prático.

Anatomia estrutural do núcleo da válvula de flutuação

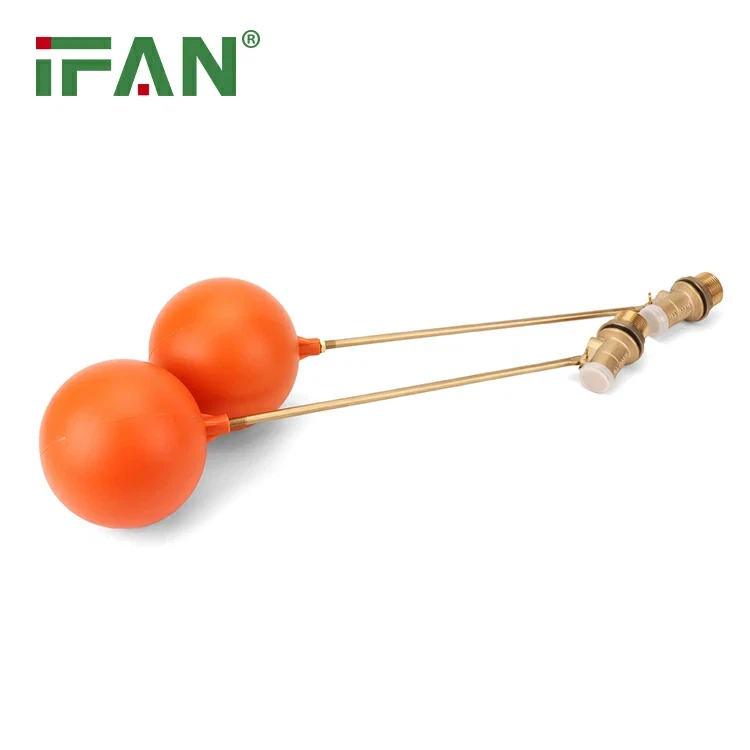

O conjunto da bola flutuante

A bola, tipicamente esférica ou elipsoidal, serve como sensor de nível de fluido. Construído a partir de materiais de baixa densidade, como polipropileno ou latão oca, sua flutuabilidade é calibrada para deslocar exatamente o fluido suficiente para gerar elevador proporcional ao seu peso. Um eixo de aço inoxidável se estende do ápice da bola, conectando-se ao braço da alavanca através de uma articulação dinâmica. Este eixo deve equilibrar a rigidez para transmitir movimento com flexibilidade suficiente para evitar a ligação. Nos modelos industriais, a bola pode incorporar costelas reforçadas ou aletas anti-turbulência para estabilizar seu movimento em ambientes de alto fluxo.

O sistema de alavanca mecânica

A alavanca atua como o amplificador de força, traduzindo o deslocamento vertical da bola no movimento linear ou rotacional necessário para acionar o assento da válvula. Composto por um braço de latão forjado com fulcros usados ​​por precisão, ele apresenta pontos de ligação ajustáveis ​​para ajustar a sensibilidade. O braço principal da alavanca geralmente inclui um mecanismo de contrapeso, permitindo a calibração da força de fechamento. Nas válvulas do tipo diafragma, a alavanca pode terminar em uma pushrod que deforma o diafragma, enquanto nas válvulas de bola, ela se conecta a um caule que gira a bola.

O conjunto da sede da válvula de vedação

O assento da válvula, a barreira crítica contra o vazamento, consiste em um anel de metal endurecido (geralmente aço inoxidável ou bronze) com um acabamento superficial lapado. Seus companheiros cônicos ou de perfil plano com a bola ou plugue para criar uma vedação gastight. Em aplicações de alta pressão, o assento pode incorporar uma inserção de PTFE ou Viton para maior resistência química e durabilidade de vedação. O assento é ajustado à imprensa ou soldado no corpo da válvula, com cavilhas de alinhamento, garantindo uma concordância precisa com o eixo de rotação da bola.

Análise funcional de componentes individuais

A bola: transdutor de nível de fluido

A função principal da bola é converter mudanças hidrostáticas em movimento mecânico. Quando o nível do líquido sobe, a flutuabilidade levanta a bola, fazendo com que o eixo preso gire a alavanca. O deslocamento da bola segue o princípio de Archimedes-a força ascendente é igual ao peso do fluido deslocado. Em termos práticos, uma bola de polipropileno de 5 0 mm pode gerar aproximadamente 0,7n de elevação por milímetro de imersão, suficiente para superar o atrito na maioria dos sistemas de alavancas. A forma da bola minimiza o arrasto, garantindo o movimento responsivo, mesmo em condições de fluxo turbulento.

A alavanca: sistema de vantagem mecânica

A alavanca transforma o movimento vertical suave da bola na ação decisiva necessária para abrir ou fechar a válvula. Usando uma proporção de vantagem mecânica de 3: 1, um aumento da bola de 10 mm pode produzir um curso linear de 30 mm no assento da válvula. Essa amplificação permite o uso de bolas menores e mais responsivas, gerando força adequada para comprimir o selo do assento. O ponto de articulação da alavanca está estrategicamente posicionado para equilibrar a sensibilidade (alterações de pequeno nível, acionam a ação) com a estabilidade (evitando a atuação falsa de pequenas flutuações). Paradas ajustáveis ​​no deslocamento do limite da alavanca, definindo os níveis mínimo e máximo de líquido.

O assento da válvula: interface de vedação

O papel da sede da válvula é fornecer um fechamento repetível e otimista. Sua rugosidade da superfície (idealmente<1.6μm Ra) and angle (typically 45° for conical seats) are critical for sealing efficiency. When the ball or plug presses against the seat, the material deforms slightly to fill microscopic irregularities, creating a barrier that resists pressures up to 10 bar in industrial models. In corrosive environments, seats with electroplated hard chrome or stellite overlays extend service life by resisting erosion and chemical attack.

Mecanismo de trabalho colaborativo

O ciclo de atuação

Fase de enchimento: Quando o líquido entra no tanque, a bola sobe na superfície, girando a alavanca em torno de seu ponto de apoio. A extremidade oposta da alavanca puxa a haste da válvula, abrindo gradualmente o assento. A taxa de fluxo aumenta até que a bola atinja a posição "completa", onde a alavanca alinha a bola para abrir completamente a válvula.

Manutenção de nível: No nível do alvo, a flutuabilidade da bola equilibra o contrapeso da alavanca, segurando a válvula em uma abertura constante. As flutuações de nível menores causam ajustes proporcionais, mantendo o equilíbrio.

Sequência de desligamento: Quando o líquido atinge o nível máximo, o movimento ascendente da bola empurra a alavanca para a parada, girando a bola ou deprimindo o plugue totalmente contra o assento. A compressão do assento cria um selo, interrompendo a entrada.

Reabastecer o gatilho: À medida que o líquido é consumido e o nível cai, a bola desce, liberando a tensão na alavanca. O contrapeso ou o mecanismo de mola puxa a válvula, iniciando o ciclo de recarga.

Sinergias mecânicas

A flutuabilidade da bola fornece a força de entrada, a alavanca se multiplica e redireciona essa força, e o assento converte a pressão mecânica em uma vedação de líquido. Este trio opera com testes de eficiência notáveis ​​mostram que um sistema bem calibrado pode manter a precisão do nível dentro de ± 5 mm em um tanque de 2m de profundidade. A geometria da alavanca garante que a força de fechamento no assento aumente à medida que o nível do líquido aumenta, criando um efeito de aperto autônomo que aumenta a vedação sob pressão.

Desmontagem Insights para manutenção

Dissecção passo a passo

Remoção da bola: Desaparafuse a tampa superior para acessar o conjunto da bola. Observe a orientação pivô do eixo para se replicar durante a remontagem.

Inspeção da alavanca: Desconecte a alavanca do eixo da bola e da haste da válvula, verificando o desgaste em pontos de articulação. Meça o comprimento do braço da alavanca para confirmar a vantagem mecânica.

Avaliação do assento: Use um escopo de furo para inspecionar a superfície do assento para obter pontuação ou corrosão. Uma aplicação leve do corante azul da Prússia pode destacar as áreas de contato para lamber.

Padrões de desgaste comuns

Pivô do eixo da bola: A peça excessiva aqui causa a atuação tardia; Substitua buchas ou adicione calços.

Alavanca de apoio: O desgaste cria uma "zona morta" no controle de nível; Pinos de ponto de apoio polonês ou instalar rolamentos de rolo.

Erosão do assento: O pitting reduz a eficiência de vedação; Reduza com uma volta de diamante ou substitua a inserção do assento.

Inovações futuras no design principal

Integração de componentes inteligentes

Válvulas de flutuação futuras podem incorporar:

Nanogeradores triboelétricos (tengs)Na bola para colher energia de seu movimento, alimentando sensores de IoT.

Alias ​​de memória de forma (SMAs)na alavanca de auto-ajuste a vantagem mecânica com base na temperatura.

Assentos de cerâmica de auto-lapsoque usam micro-abrasivas no fluido para manter o acabamento da superfície automaticamente.

Evolução do material

Os compósitos avançados como a espiada reforçada com fibra de carbono para bolas reduzirão o peso e aumentam a resistência química. Os revestimentos nanoestruturados nos pivôs da alavanca (por exemplo, dissulfeto de tungstênio) diminuirão o atrito para o zero próximo, permitindo o controle do nível do sub-milímetro.

Conclusão

O trio de núcleo da válvula de flutuação, alavanca, epitomiza a elegância mecânica no controle do fluido. Seu mecanismo colaborativo, revela, é uma masterclasse na conversão de forças naturais (flutuabilidade) em ação mecânica precisa. À medida que as indústrias exigem controle mais rígido e intervalos de manutenção mais longos, a compreensão dessa estrutura central se torna essencial para otimizar o desempenho. Do humilde tanque de banheiro à planta química, as lições da sinergia desta tríade permanecem simplicidade e precisão atemporais em igual medida.
